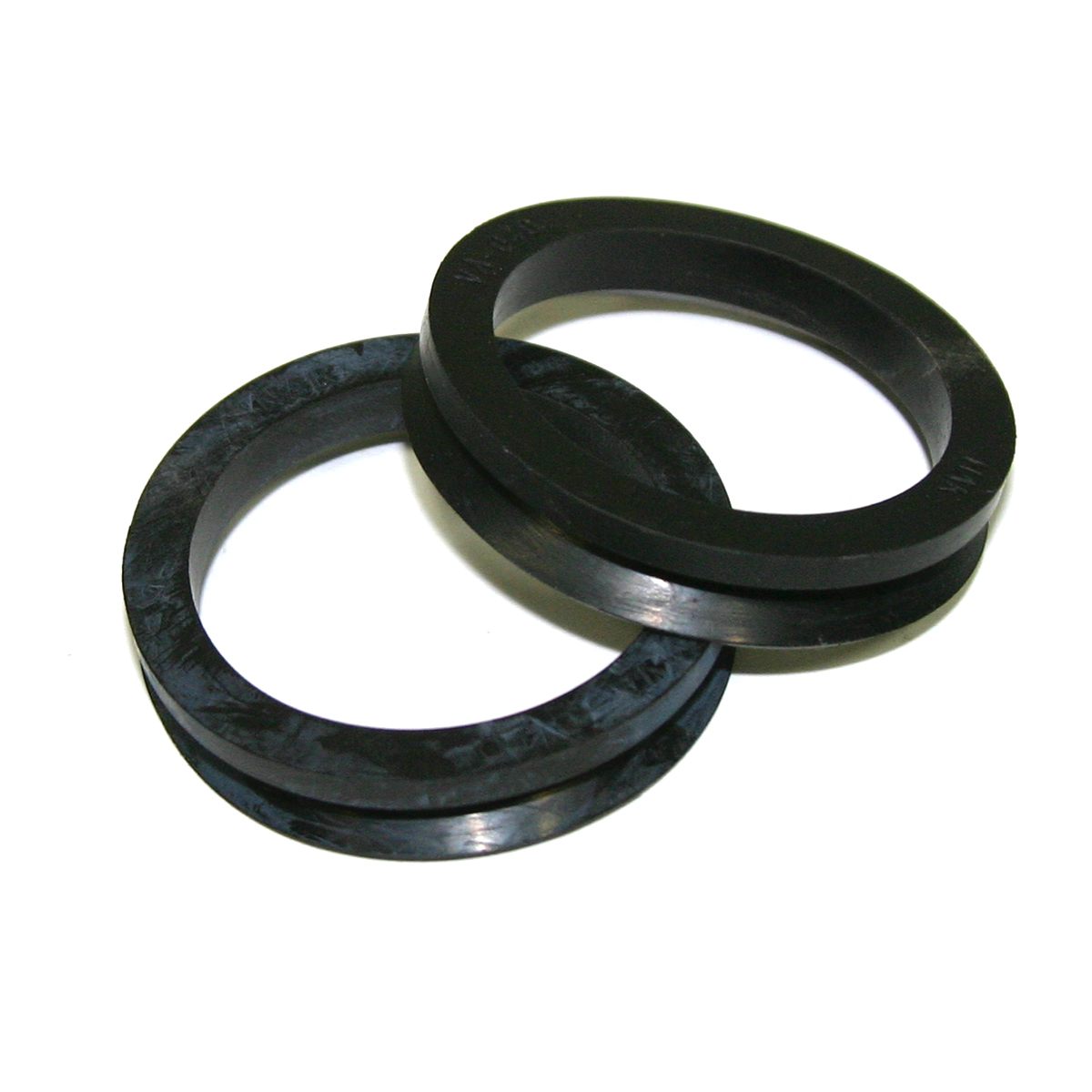

V-Ring Seals

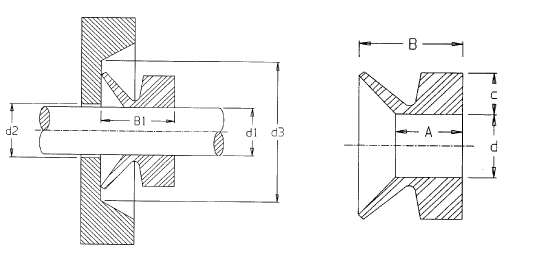

Shaft Dia.
I/D
Height
Dimension
Free Width
Max.
Min.
Fitted Width

Model
d1
d
Cross-section C
A
B
d2
d3
B1
Price
VA-010 9.5-11.5 9 3 3.4 5.5 d1 +2 d1 +9 4.5 +/- 0.6 $2.39
VA-012 11.5-12.5 10.5 3 3.4 5.5 d1 +2 d1 +9 4.5 +/- 0.6 $2.71
VA-014 13.5-15.5 12.50 3 3.4 5.5 d1 +2 d1 +9 4.5 +/- 0.6 $2.78
VA-016 15.5-17.5 14 3 3.4 5.5 d1 +2 d1 +9 4.5 +/- 0.6 $3.15
VA-018 17.5-19 16 3 3.4 5.5 d1 +2 d1 +9 4.5 +/- 0.6 $3.34
VA-020 19-21 18 4 4.7 7.5 d1 +2 d1 +12 6.0 +/- 0.8 $3.34
VA-022 21-24 20 4 4.7 7.5 d1 +2 d1 +12 6.0 +/- 0.8 $3.41
VA-025 24-27 22 4 4.7 7.5 d1 +2 d1 +12 6.0 +/- 0.8 $3.47
VA-028 27-29 25 4 4.7 7.5 d1 +3 d1 +12 6.0 +/- 0.8 $3.53
VA-030 29-31 27 4 4.7 7.5 d1 +3 d1 +12 6.0 +/- 0.8 $3.78
VA-032 31-33 29 4 4.7 7.5 d1 +3 d1 +12 6.0 +/- 0.8 $3.89
VA-035 33-36 31 4 4.7 7.5 d1 +3 d1 +12 6.0 +/- 0.8 $3.91
VA-038 36-38 34 4 4.7 7.5 d1 +3 d1 +12 6.0 +/- 0.8 $4.60
VA-040 38-43 36 5 5.5 9.0 d1 +3 d1 +15 7.0 +/- 1.0 $4.66
VA-045 43-48 40 5 5.5 9.0 d1 +3 d1 +15 7.0 +/- 1.0 $4.98
VA-050 48-53 45 5 5.5 9.0 d1 +3 d1 +15 7.0 +/- 1.0 $5.04
VA-055 53-58 49 5 5.5 9.0 d1 +3 d1 +15 7.0 +/- 1.0 $5.61
VA-060 58-63 54 5 5.5 9.0 d1 +3 d1 +15 7.0 +/- 1.0 $6.62
VA-065 63-68 58 5 5.5 9.0 d1 +3 d1 +15 7.0 +/- 1.0 $6.93
VA-070 68-73 63 6 6.8 11.0 d1 +4 d1 +18 9.0 +/- 1.2 $7.69
VA-075 73-78 67 6 6.8 11.0 d1 +4 d1 +18 9.0 +/- 1.2 $8.13
VA-080 78-83 72 6 6.8 11.0 d1 +4 d1 +18 9.0 +/- 1.2 $8.58
VA-085 83-88 76 6 6.8 11.0 d1 +4 d1 +18 9.0 +/- 1.2 $8.82
VA-090 88-93 81 6 6.8 11.0 d1 +4 d1 +18 9.0 +/- 1.2 $9.14
VA-095 93-98 85 6 6.8 11.0 d1 +4 d1 +18 9.0 +/- 1.2 $9.92
VA-100 98-105 90 6 6.8 11.0 d1 +4 d1 +18 9.0 +/- 1.2 $10.96
VA-110 105-115 99 7 7.9 12.8 d1 +4 d1 +21 10.5 +/- 1.5 $14.11
VA-120 115-125 108 7 7.9 12.8 d1 +4 d1 +21 10.5 +/- 1.5 $15.69
VA-130 125-135 117 7 7.9 12.8 d1 +4 d1 +21 10.5 +/- 1.5 $17.26
VA-140 135-145 126 7 7.9 12.8 d1 +4 d1 +21 10.5 +/- 1.5 $18.84
